Sistema de Impresión 3D
La impresión 3D (también conocida como fabricación aditiva) es una tecnología que permite crear objetos tridimensionales, en nuestro caso plantillas funcionales 100% a medida, a partir de un modelo digital, es decir el pie del paciente, el cual proviene de un escaneo previo.
WORK-FLOW:
1. ESTUDIO BIOMECANICO, DIAGNOSTICO Y PRESCRIPCION PODOLOGICA
2. TOMA DE MOLDE O ESCANEO DEL PIE DEL PACIENTE
3. DISEÑO 3D DEL TRATAMIENTO
4. PROCESADO DE DATOS Y ESTRUCTURAS
5. IMPRESIÓN DE LA PLANTILLA
Existen diferentes tipos de IMPRESIÓN 3D, pero en el campo de la biomecánica aplicada a la podología, los dos más utilizados son FDM y SLS, deposición por material fundido y sinterización selectiva por láser, respectivamente
La naturaleza de los materiales utilizados en estos dos tipos de impresión 3D son diferentes, así como el tipo de maquinaria utilizada.

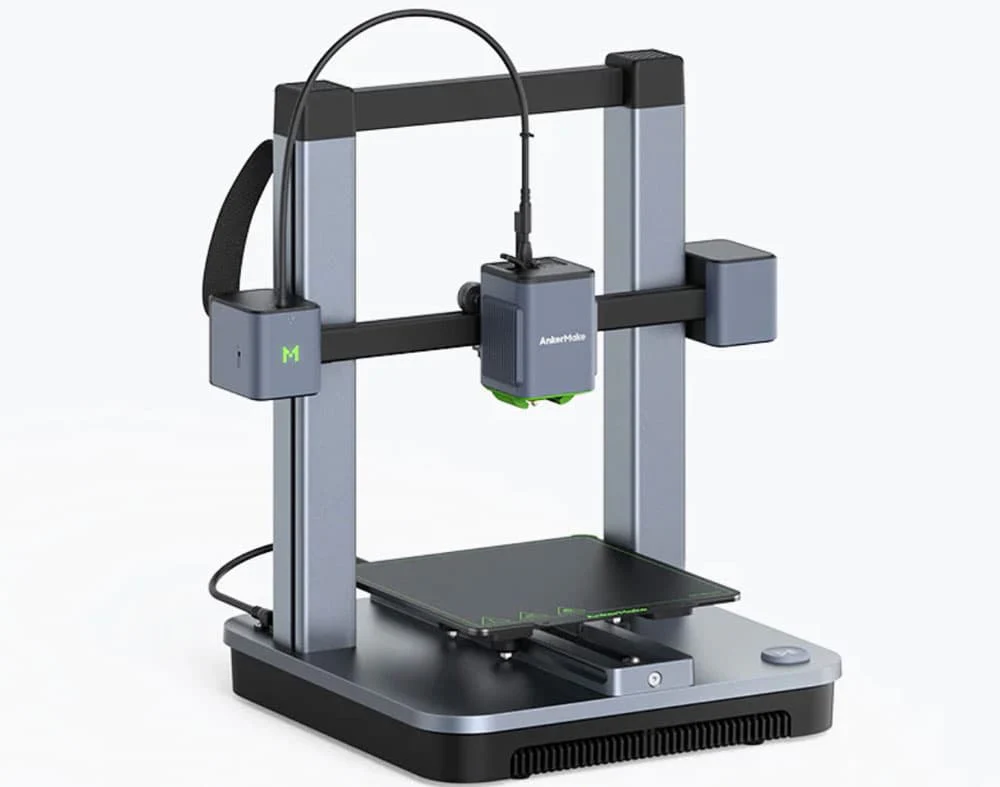

En la impresión 3D por FDM los materiales están en versión SOLIDO, en una bobina, controlados en su cápsula de temperatura y humedad. Entran en la máquina de impresión y a través de la boquilla extrusora con sus parámetros específicos "derrite" el material para que sea depositado en la mesa de trabajo y solidifique la pieza, en este caso, la plantilla, capa a capa. Los materiales más utilizados en este tipo de impresión 3D son: TPU, polipropileno, PTA, PTAG etc.

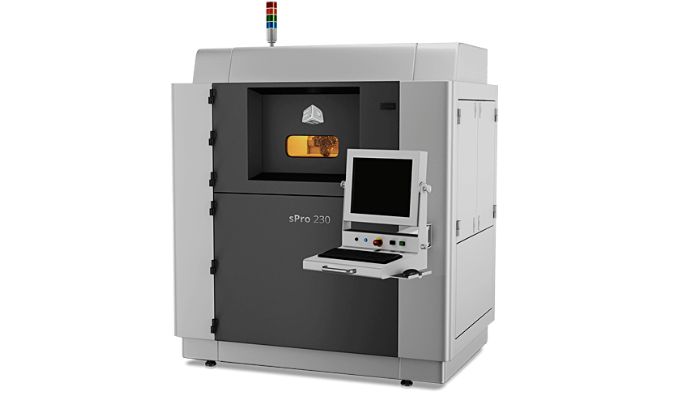

Los materiales están en versión POLVO, en unas cubas mezclando material 100% puro y reciclado. Entra en la máquina de impresión y a través de un haz de luz o laser con sus parámetros específicos "solidifica" el material en otra cuba diferente conformando tantas piezas le sea posible en función del tamaño de la cuba. Es un material más poroso el cual necesita un postprocesado una vez impreso. Los materiales más utilizados en este tipo de impresión 3D son: Poliamidas (PA 11 y PA 12) , TPU y polipropileno.

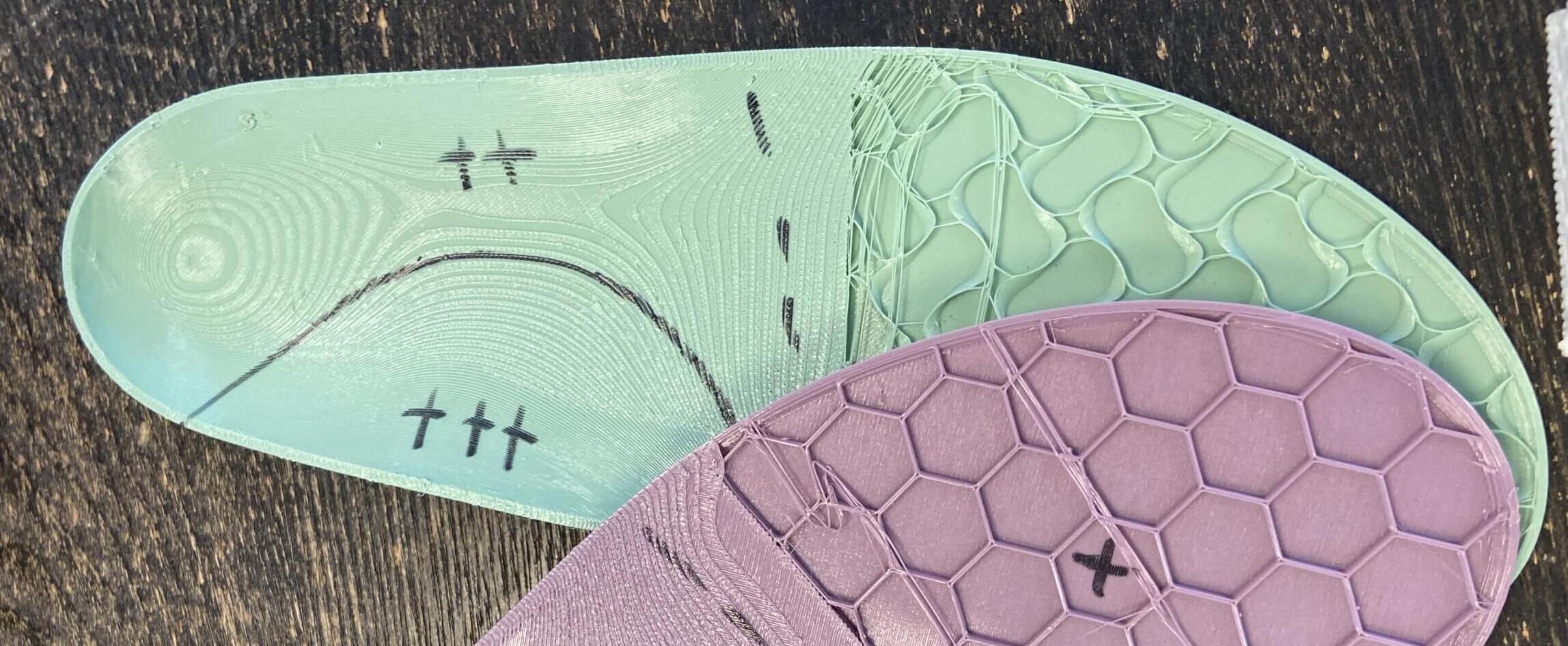

¿Quieres probar nuestro nuevo TPU foamizado con producción en FDM?
• Respuesta mecánica similar al EVA (etil vinil acetatao).
• Se puede imprimir con misma dureza (shore A) a lo alrgo de toda la plantilla o puedes dividir las durezas por capas.
• Se pueden seleccionar diferentes estructuras internas para la mejora de la patología de tu paciente.
• Acabado estético inigualable
• Resistente a la humedad
Pregúntanos más sobre este tema y te asesoramos o solicita un curso especifico de NUEVAS TECNOLOGÍAS Y MATERIALES EN IMPRESIÓN 3D.
La impresión 3D por SLS
Es necesario un conocimiento y formación específico para trabajar con este tipo de producción y en BIOEMCH se cuenta con este personal cualificado como son ingenieros y técnicos en diseño 3D.
A su vez es importante entender que es un mundo con continuos avances y cambios, por lo que las máquinas y los materiales utilizados hoy, probablemente en unos meses serán los mismos pero mejorados, incluso otros diferentes o con combinaciones entre ellos.
Lo más importante es saber que existen diferentes posibilidades de fabricar el tratamiento ortopodológico para tu paciente en 3D, y la solución con impresión 3D aporta nuevos materiales, nuevas funcionalidades y nuevas características para la plantillas y efecto sobre el pie de tu paciente
